干式變壓器的溫度整體規劃是干試配電變壓器整體規劃中一項關鍵而雜亂無章的技術性難題，這主要由于干式變壓器的常見故障絕大多數全是由溫度反常現象而立即或立即造成的。

　　因此,對干式變壓器的溫度場開展分析結轉具備關鍵的實際意義，對于如今干式變壓器溫度場的討論,本課題研究采用模擬仿真和試驗緊密結合的方法,對干式變壓器的溫度場開展分析,主要詳細介紹了干式變壓器內部熱原的產生及熱管散熱的方式,融合傳熱學和流體動力學的基本常識,對變電器各一部分標值分析供求平衡基礎理論結轉式子。

　　次之,根據變電器的實踐活動構造主要參數,繪圖二維標值模擬仿真分析實體模型圖,明確內熱原和邊界條件,并對所塑造的實體模型開展有效的網格劃分。

　　在大自然傳熱的標準下,分析高、底壓繞阻和鐵芯的溫度場散播,及其他們各自在豎向和橫著的溫度更改發展趨勢,并找到內部受歡迎的方向;分析了受歡迎溫度對絕緣層產生的損害,并明確提出了改善溫度的幾點對策。再度,對SCB10系列產品的變電器開展了現場實驗,將模擬仿真結果與試驗結果開展比照,將依據運用于溫度的整體規劃。

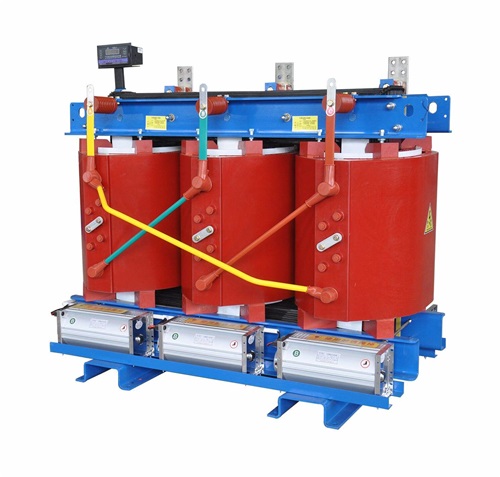

　　對干式變壓器的溫度場梳理分析,算出了氣管數量的更改對溫度的危害,歷經試驗對干式變壓器的溫度結轉公式計算開展了指數效正,使干式變壓器的溫度整體規劃進一步令人滿意工程項目的必須。本課題研究要以常見的SCB10-1250/10的10kV級的環氧樹脂膠澆筑的干式變壓器為例,歷經模擬仿真基本原理、操縱式子,應用有限元分析手機軟件對變電器內部溫度場開展模擬仿真分析和溫度結轉。現場實驗采用SCB10系列產品的變電器做為試驗變電器。

　　如今大部分干式變壓器都采用H級絕緣層材料，故一般說干式變壓器的溫度應在180℃下列。

　　1、對干式變壓器的磁圈，入選用A級絕緣層材料時，其極限操作溫度在105℃時，多溫度應低于60K;入選用E級絕緣層材料時，其極限操作溫度在120℃時，多溫度應低于75K;入選用B級絕緣層材料時。其極限操作溫度在130℃時，多溫度應低于80K;入選用F級絕緣層材料時，其極限操作溫度在155℃時，多溫度應低于100K;入選用H級絕緣層材料時，其極限操作溫度在180℃時，多溫度應低于125K;入選用C級絕緣層材料時，其極限操作溫度在220℃時，多溫度應低于150K。

　　2、變壓器鐵芯、金屬材料構件和兩者之間鄰近的材料，在一切情況下，不容易出現使變壓器鐵芯自身、別的構件或兩者之間鄰近的材料遭受傷害的溫度。
