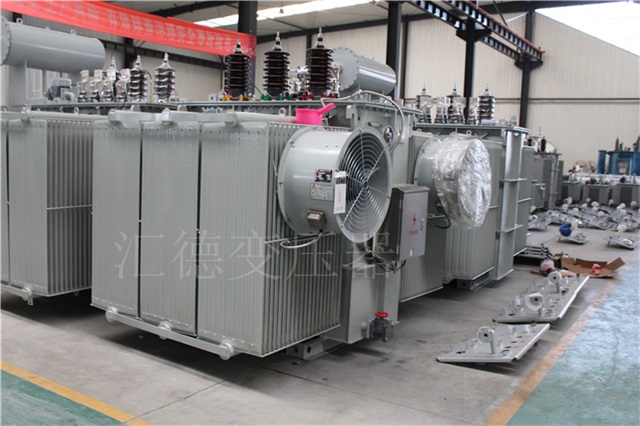

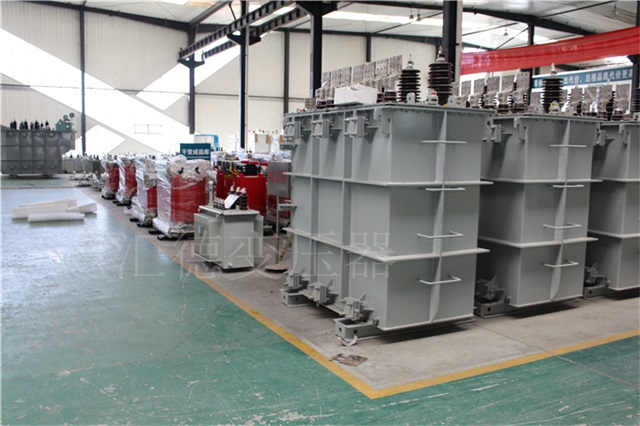

S13-10000KVA油浸式電力變壓器選用密封式波紋片油箱結構生產設計，外形美觀，占地面積小，鐵心材料采用高導磁優質晶粒取向冷扎硅鋼片，45度全斜步進搭接，可以減少接口處鐵損太過集中而引起部分過熱，在商品功能上，與S11同容積變壓器相比，空載損耗降低25%以上，噪音降低7-10dB(A)，運行費用均值降低20%，經濟收益明顯。該產品具備免維護，維修方便、運行穩定的特征。可用在住宅區、商業街道、廠礦企業和農村動力及照明之用。

　　S13-10000KVA油浸式電力變壓器特性

　　1、節點節能：空載損耗降低40%-50%，負載損耗降低7%-10%

　　2、減少線損：空載電流降低90%以上

　　3、超靜音：噪聲降低10-15分貝

　　4、節省原料：鋼材成本降低20-30%

　　5、經濟收益明顯：變電成本下降17.2%

　　S13-10000KVA油浸式電力變壓器結構特征

　　1、變壓器油箱

　　變壓器油箱由波紋壁組成，表面采用煙塵噴漆、上漆牢固。波紋散熱器不僅具備制冷作用并且具有“呼吸”作用，波紋散熱器的彈性可補償因溫度調節所引起的變壓器器體積的轉變。因此密封式變壓器沒有儲油柜，減少了變壓器總體高度。

　　變壓器在密封時使用真空澆注工藝，徹底去除了變壓器里的濕氣，變壓器油不和氣體觸碰，有效的防止氧氣和水分侵入變壓器而造成變壓器絕緣性能下降和變壓器油老化可能，因此無須開展油樣實驗。

　　2、鐵心

　　鐵心采用高導磁晶粒取向冷扎硅鋼片。鐵心為心式鐵芯，全斜接縫迭積式鐵心，其鐵心柱為級臺階的圓截面，鐵軛與鐵心等截面。

　　3、繞阻

　　繞阻選用瓦楞油道，不浸漆工藝，緊縮帶捆扎;繞阻均是同舟式線圈;高壓繞組具備分電壓要求的抽頭，引至分接開關上，開關安裝在機蓋上，且需關閉電源后才可轉換分接電壓。

　　4、安全保護裝置

　　S13-10000KVA油浸式電力變壓器配有壓力釋放閥;

　　根據客戶需求可安裝具備報案和跳閘的氣體繼電器

　　5、油溫測量裝置

　　S13-10000KVA油浸式電力變壓器均配有玻璃溫度計的管座，管座設在油箱頂端，伸進油內120±10mm
